j) Les SPA, architectures & communications

Architectures classiques d'applications web

Introduction

Il existe quelques architectures classiques d'applications web frontend / backend :

Les Multi Page Applications (MPA) : le serveur est responsable de générer l'HTML et de le renvoyer aux clients ;
Les Single Page Applications (SPA) : le serveur met à disposition des opérations sur des données aux clients via des web services ; les clients sont principalement responsables de générer l'HTML. Les web services peuvent prendre plusieurs formes :
- RESTful API
- GraphQL
- WebSocket
- ...
...

Multi Page Applications

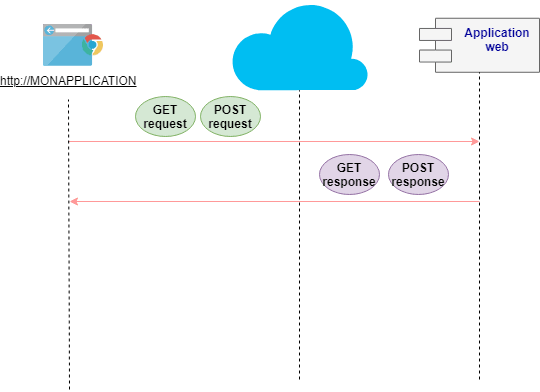

Voici une représentation d'une MPA tel que vous l'avez potentiellement déjà implémentée :

MPA classique

A chaque demande d'une page par un client correspond généralement une requête HTTP de type GET faite par un browser :

le client est mis en attente jusqu'à ce qu'il reçoive la page HTML correspondant à sa requête ;
le browser affiche l'HTML reçu par le serveur.

Il existe d'autres types d'architectures associées à des MPA, comme par exemple :

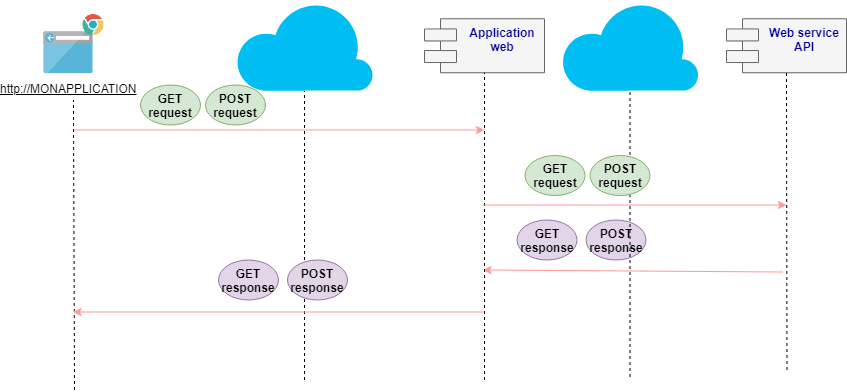

MPA communiquant avec un web service

Dans cet exemple, le serveur, pour pouvoir générer de l'HTML, va devoir utiliser des opérations mises à disposition par un web service.

Les MPA ne seront pas vue dans ce cours.

Single Page Applications

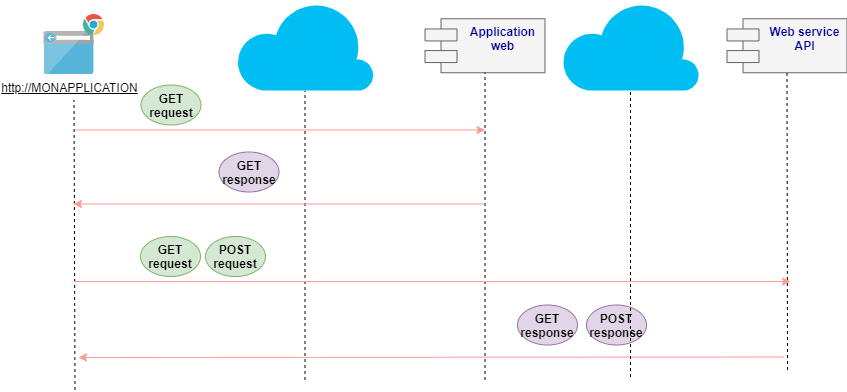

Voici une représentation d'une SPA :

SPA communiquant avec un web service

Dans un premier temps, la première requête d'un client est généralement une requête HTTP de type GET faite par un browser. L'application web agit comme un serveur de fichiers statiques et va renvoyer le layout HTML de base au browser. Notons que le browser, une fois le layout HTML de base reçu, va demander à l'application web l'ensemble des fichiers nécessaires au bon fonctionnement de l'application : fichiers JS, CSS, images... On appelle ces fichiers les "assets".

A chaque future demande d'un client pour afficher une page, le browser va faire appel de manière asynchrone à des opérations offertes par une web service.

Comme cet appel est asynchrone, l'IHM du browser reste disponible pour des interactions avec l'utilisateur. Une fois la réponse reçue du web service, le browser s'occupe de mettre à jour dynamiquement l'HTML du browser.

Autres types d'architectures web

Il existe bien sûr d'autres types d'architectures web que celles présentées ci-dessus.

Vous pourrez explorer par vous-même, si vous le souhaitez, les architectures suivantes :

Progressive Web Applications
Hybrid Applications : Cordova, Electron, Ionic…
Microservices
JAMStack [6.]

Faites-nous savoir SVP si une architecture particulière vous intéresse et n'est pas reprise ci-dessus ; )

Caractéristiques et workflow associés à une SPA

Une SPA (Single Page Application) offre de belles caractéristiques :

Pas de rechargement de page pendant l'utilisation : en effet, on télécharge une seule fois l'ensemble du frontend (et donc de toutes les pages) ;
La réécriture dynamique du contenu de la page : lorsque l'on navigue d'une page à une autre, on change que les parties de l'IHM qui doivent être mises à jour.
Pas d'interruption de l'expérience de l'utilisateur : lorsque l'utilisateur, via ses actions, amène par exemple à un appel à une API, l'IHM reste disponible. Le browser peut réaliser des actions de manière asynchrone (ou autrement dit, en parallèle) et ne bloque pas l'expérience utilisateur lors de long chargements (à l'exception bien sûr du tout premier accès à l'application nécessitant le chargement complet du frontend).

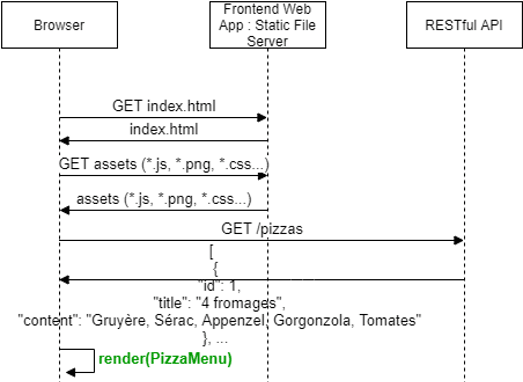

Voici un exemple de workflow associé à la SPA qui gérera le site de la pizzeria (que nous développons au sein des tutoriels de ce cours), afin d'afficher le menu au sein de l'IHM :

Exemple de Workflow classique d'une SPA

Une fois la page index.html chargée par le browser, celui-ci va faire des appels multiples au serveur de fichiers statiques afin de télécharger tous les assets nécessaires à l'IHM.

Une fois l'IHM chargée, le browser lance en parallèle un appel à la RESTful API pour lire toutes les pizzas, tout en étant à l'écoute d'événements qui pourrait se passer au niveau de l'IHM (clic, passage de souris sur un élément...).

Architectures associées à une SPA

SPA : frontend indépendant du backend

Il existe différentes architectures associées à une SPA.

Dans le cadre de ce cours, nous avons choisi d'avoir une IHM qui soit entièrement indépendante de la RESTful API :

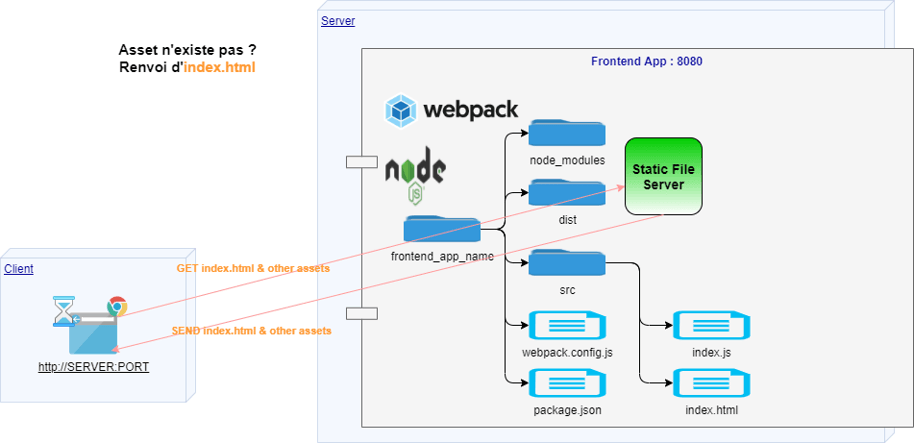

Frontend indépendant de l'API

Lors du développement, nous utiliserons donc le boilerplate du cours pour implémenter cette architecture. Webpack sera utilisé comme serveur de fichiers statiques lors du développement. Notons qu'il est possible d'utiliser d'autres serveurs lors du développement, comme Live Server de VS Code, ou un package npm comme serve.
En production, lorsque nous mettrons l'IHM sur le web, nous devrons nous tourner vers un autre serveur de fichiers statiques.

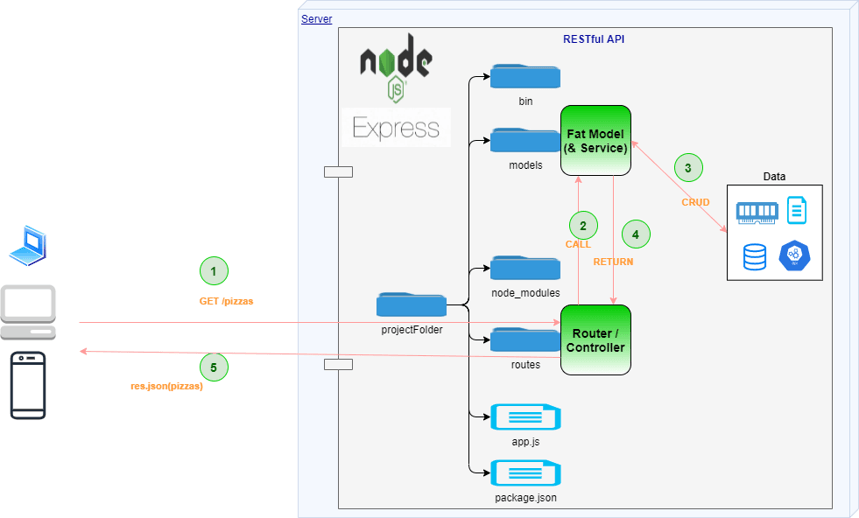

Voici l'architecture de la RESTfull API telle que développée dans les modules précédents :

RESTful API indépendante du frontend

Nous voyons que ces architectures (frontend & backend) amènent à deux projets bien distincts, un projet pour le frontend, et un autre pour le backend.

SPA : architecture monolithique frontend/backend

Pour votre information, il est aussi possible d'avoir une architecture monolithique pour une SPA.
Dans ce scénario, la RESTful API s'occupe tant de fournir l'IHM via un serveur de fichiers statiques que d'offrir les opérations sur les ressources via un serveur dynamique.

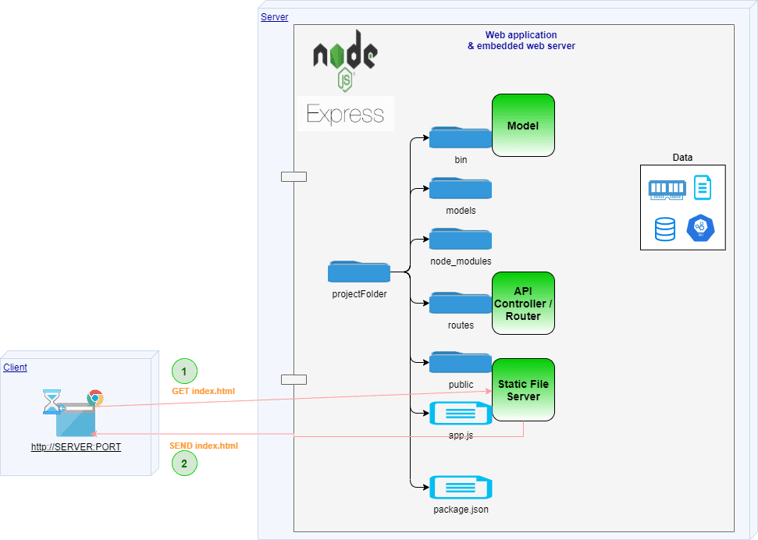

Voici un exemple d'architecture monolithique possible à l'aide de Node.js :

SPA monolithique sous Express : chargement du frontend

Une fois le frontend chargé, le browser pourra faire appel aux API et c'est le ou les router(s) de l'API qui prendront en compte les appels.

Nous n'appliquerons pas cette architecture dans le cadre de ce cours. Néanmoins, vous aurez toutes les connaissances pour l'appliquer si vous le souhaitez.

SPA : architectures en résumé

Voici en résumé les caractéristiques des deux architectures présentées ci-dessus :

SPA dont le frontend est indépendant du backend :
- Frontend avec un serveur de fichiers statiques pour offrir l'IHM.
- 2 serveurs : 1 serveur pour offrir le frontend, 1 serveur pour offrir le backend.
- Ports différents pour le frontend & le backend.
SPA monolithique :
- RESTful API avec un serveur de fichiers statiques pour offrir l'IHM.
- Même serveur pour offrir le frontend & le backend.
- Même port pour le frontend & le backend.

Pour information, les ports permettent à un même appareil de communiquer sur un réseau en offrant plusieurs services. Chaque service, ou application, communique sur un et un seul port.

Communications au sein d'une SPA

Introduction aux protocoles de communications d'une SPA

Quelles protocoles & technique principale allons-nous utiliser pour communiquer au sein d'une SPA ?
Il en existe plusieurs. Dans le cadre de ce cours, nous allons simplement voir la technique principale, AJAX (ou Asynchronous JavaScript and XML).

AJAX est une combinaison de technologies (HTML/CSS, DOM, JSON ou XML, XMLHttpRequest, JS) pour réaliser une application web asynchrone.
C'est-à-dire que le frontend reste disponible aux actions des utilisateurs même lorsqu'il fait des requêtes HTTP asynchrone à des API. Le transport de données entre le frontend et l'API se faisait autrefois via XML. Actuellement, il se fait via JSON.

Notons que dans le cadre d'architectures MPA "old school" (non vues dans le cadre de ce cours), généralement, l'appel aux API ne se fait pas par le frontend, mais par le backend. Pendant toute la durée de l'appel du frontend au backend, celui-ci reste en attente car la demande faite au backend est synchrone. Par exemple, lorsqu'un formulaire est envoyé au serveur, l'action du formulaire est de demander une page au serveur (via la propriété "action" du formulaire HTML) ; jusqu'à la réponse du backend, aucune action d'un utilisateur ne sera possible au niveau de l'IHM.

Il existe d'autres moyens de communiquer entre applications web. Par exemple, les websockets sont une technologie de communication temps-réel client / serveur et bidirectionnelle.
A la fin de ce cours, vous devriez être apte à découvrir cette technologie par vous même si vous le souhaitiez.

Avec AJAX, c'est le client qui doit initier la communication. Ca n'est pas le cas pour les websockets, le serveur peut le faire. Ainsi, avec AJAX, le client doit créer une connexion HTTP à chaque requête.

Librairies liées aux requêtes HTTP

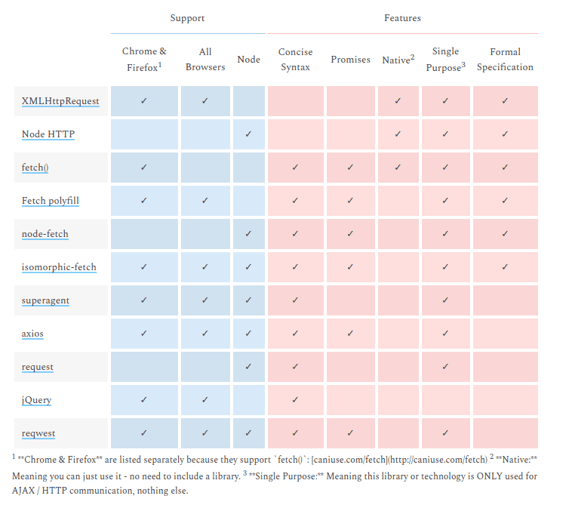

Voici une liste de librairies bien connues pouvant parfois être utilisée tant au niveau d'un browser (frontend) que via Node.js (backend) :

Comparaison de librairies AJAX/HTTP [R.60]

Anciennement, il y a environ 20 ans, c'est la librairie XMLHttpRequest qui était utilisée.
Puis la librairie ajax avait pris l'ascendant via la méthode $.ajax().

Le standard actuel pour le Vanilla JS, au niveau des browser, c'est la Fetch API. Dans ce cours, Nous allons utiliser cette API offerte par tous les browsers.

Notez que si vous souhaitez un jour utiliser une librairie pour vos requêtes HTTP, probablement que la plus utilisée actuellement c'est axios.

Requêtes asynchrones & les promesses

La méthode fetch permet de faire des requêtes HTTP d'un browser vers des API.

Cette méthode est asynchrone, c'est-à-dire quelle n'est pas bloquante, elle renvoie des promesses de résultats via des objets Promise. Nous allons de manière intuitive découvrir la programmation asynchrone. Nous pourrons voir plus en détails par la suite ce type de programmation à l'aide de promises (les promesses).

Si un jour vous avez besoin de plus de documentation sur la méthode fetch, n'hésitez pas à consulter la documentation MDN [R.61].

Pour la pizzeria, l'IHM que nous avons développée dans la partie sur le routage des écrans s'est terminée avec ce code : routing-hmi (/tutorials/pizzeria/hmi/routing au sein de votre repo).
Pour ce nouveau tutoriel, au sein de votre repo web2, veuillez créer le projet nommé /web2/tutorials/pizzeria/hmi/basic-fetch-no-proxy sur base d'un copié/collé de /web2/tutorials/pizzeria/hmi/routing (ou routing-hmi).

Cette SPA était entièrement frontend, le MENU étant hardcodé dans la HomePage.
Nous souhaitons changer ça : afin de récupérer une liste de pizzas, l'IHM doit faire une requête fetch à notre RESTful API développée dans la partie Refactoring à l'aide d'un "fat model" : fat-model.

Nous n'allons donc plus utiliser REST Client mais une fonction offerte par le browser pour faire l'équivalent de cette requête :

http
### Read all pizzas with File variable
GET {{baseUrl}}/pizzas

Veuillez démarrer la RESTful API de la pizzeria (/tutorials/pizzeria/api/fat-model au sein de votre repo). En cas de souci, vous pouvez utiliser ce code-ci : fat-model.

Nous allons maintenant continuer le développement de l'IHM (/web2/tutorials/pizzeria/hmi/basic-fetch-no-proxy). Pour la suite du tutoriel, nous considérons que tous les chemins absolus démarrent du répertoire /web2/tutorials/pizzeria/hmi/basic-fetch-no-proxy.

Veuillez mettre à jour le fichier src/Components/Pages/HomePage.js en supprimant l'array MENU et en remplaçant la ligne renderMenuFromString(pizzas); par cette requête fetch pour lire toutes les pizzas :

js
1const HomePage = () => {
2  clearPage();
3
4  fetch('http://localhost:3000/pizzas')
5    .then((response) => {
6      if (!response.ok) throw new Error(`fetch error : ${response.status} : ${response.statusText}`);
7      return response.json();
8    })
9    .then((pizzas) => {
10      renderMenuFromString(pizzas);
11    })
12    .catch((err) => {
13      console.error('HomePage::error: ', err);
14    });
15
16  attachOnMouseEventsToGoGreen();
17
18  renderDrinksFromNodes(DRINKS);
19};

Veuillez exécuter le frontend.

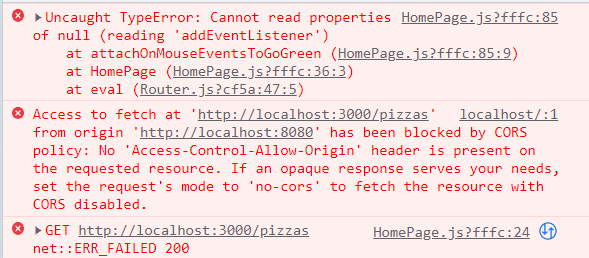

Ca ne fonctionne pas, nous obtenons ces erreurs dans la console du browser :

La première erreur est très intéressante pour comprendre la nature asynchrone de la fonction fetch.

Par défaut, la fonction fetch fait une requête de type GET.
Ici on a donc demandé à la RESTful API, qui tourne sur le port 8080 de notre machine locale, la lecture de toutes les ressources de type "pizzas" :

js
fetch('http://localhost:3000/pizzas')
};

Comme la fonction fetch est asynchrone, le programme principal ne se bloque pas et n'attend donc pas les résultats. Directement après le début du fetch, on passe à la ligne 16 du morceau de code précédent : attachOnMouseEventsToGoGreen(pizzas);.
Dans cette fonction, voici ce qui est fait :

js
1function attachOnMouseEventsToGoGreen() {
2  const table = document.querySelector('table');
3  table.addEventListener('mouseover', () => {
4    table.className = 'table table-success';
5  });
6
7  table.addEventListener('mouseout', () => {
8    table.className = 'table table-danger';
9  });
10}

On essaie d'accéder à la table HTML qui doit être créée par la méthode renderMenuFromString() qui n'a pas encore été appelée...
💭 Mais pourquoi la table n'a pas été créée alors que le morceau de code attachOnMouseEventsToGoGreen(pizzas); se trouve plus haut ?
Hé bien c'est ça la programmation asynchrone, ce n'est qu'une fois le programme principal exécuté que les tâches asynchrones, de priorité plus basses, pourront s'exécuter.

Comment réecrire ce code pour chaîner l'appel de attachOnMouseEventsToGoGreen(pizzas) au succès de l'opération fetch ?

La méthode fetch renvoie une Promise, qui est un objet représentant un état intermédiaire d'une opération. Le code des callbacks s'exécute quand la tâche asynchrone est finie avec succès ou si la tâche échoue.

Les états d'une promesse sont les suivants :

pending : état initial,
fulfilled : l'opération asynchrone a été terminée avec succès ; par exemple la requête fetch() a obtenu un flux de données avec la RESTful API,
rejected : l'opération asynchrone a échouée ; par exemple la requête fetch est mal construite.

Pour récupérer le résultat d'une méthode asynchrone, on va faire appel :

.then( callback ) : ce morceau de code permet de chaîner des traitements asynchrones. Par exemple, à la fin du premier traitement asynchrone associé au fetch(), on appelle

js
1fetch('http://localhost:3000/pizzas')
2  .then((response) => {
3    if (!response.ok) throw new Error(`fetch error : ${response.status} : ${response.statusText}`);
4    return response.json();
5  })
6  .then((pizzas) => {
7    renderMenuFromString(pizzas);
8  })
9  .catch((err) => {
10    console.error('HomePage::error: ', err);
11  });
12};

La callback sera appelée et recevra comme paramètre un objet de type Response : cet objet ne contient pas encore le contenu du body de la réponse. En fait, Response.body est un flux de données (un stream), il faudra donc faire appel à un traitement asynchrone pour obtenir le contenu du body sous forme d'un objet JS.
C'est ce qui est fait en renvoyant return response.json(); : la fonction json() renvoie une promesse, c'est à dire qu'une fois le traitement terminé, nous pourrons chaîner celui-ci via un autre .then(). C'est ainsi que nous chaînons, une fois le body disponible, l'appel d'une deuxième callback qui s'occupe de faire un render du menu de la pizzeria. Cette deuxième callback recevra en paramètre le body de la réponse sous forme d'un objet JS :

js
1fetch('http://localhost:3000/pizzas')
2  .then((response) => {
3    if (!response.ok) throw new Error(`fetch error : ${response.status} : ${response.statusText}`);
4    return response.json();
5  })
6  .then((pizzas) => {
7    renderMenuFromString(pizzas);
8  })
9  .catch((err) => {
10    console.error('HomePage::error: ', err);
11  });
12};

Si nous souhaitons chaîner l'ajout des écouteurs d'événements sur la table HTML, puis l'affichage des boissons, c'est donc dans cette callback qu'il faut le faire. Veuillez mettre à jour le code afin d'éliminer la première erreur qu'il y avait dans la console :

js
1const HomePage = () => {
2  clearPage();
3
4  fetch('http://localhost:3000/pizzas')
5    .then((response) => {
6      if (!response.ok) throw new Error(`fetch error : ${response.status} : ${response.statusText}`);
7      return response.json();
8    })
9    .then((pizzas) => {
10      renderMenuFromString(pizzas);
11      attachOnMouseEventsToGoGreen();
12      renderDrinksFromNodes(DRINKS);
13    })
14    .catch((err) => {
15      console.error('HomePage::error: ', err);
16    });
17};

La console de votre browser devrait afficher une erreur en moins.

.catch( callback ) : ce morceau de code permet d'exécuter une callback lorsque la tâche asynchrone associée à la promesse échoue. Dans le code, on voit que l'on affiche juste un message dans la console :

js
1fetch('http://localhost:3000/pizzas')
2  .then((response) => {
3    if (!response.ok) throw new Error(`fetch error : ${response.status} : ${response.statusText}`);
4    return response.json();
5  })
6  .then((pizzas) => {
7    renderMenuFromString(pizzas);
8    attachOnMouseEventsToGoGreen();
9    renderDrinksFromNodes(DRINKS);
10  })
11  .catch((err) => {
12    console.error('HomePage::error: ', err);
13  });
14};

.finally( callback ) : si l'on souhaite exécuter une callback quelque soit le résultat de la promesse, en cas de succès ou d'échec.

⚡ Pour le chaînage des traitements via plusieurs callback appelées au sein de .then(), cela n'est possible que s'il y a un return dans les callback.

En effet, si une callback dans la gestion de promesses retourne :

Une valeur : la promesse retournée par then est résolue avec la valeur.
Pas de valeur : la promesse retournée par then est résolue avec undefined.
Une autre promesse "pending": la promesse retournée par then est résolue/rejetée à la suite de la résolution/rejet de la promesse retournée par la callback.

Pour info, autrefois, pour la programmation asynchrone en JS, nous utilisions simplement les callbacks, des fonctions que l'on passait en argument d'autres fonctions. Le code pouvait facilement devenir illisible et donc difficilement maintenable.

💭 OK, nous avons appris les fondements de la programmation asynchrone moderne en JS...
Mais ça ne fonctionne pas, nous n'avons toujours l'erreur associée aux "CORS policy".
Cette erreur, c'est un mur classique contre lequel tous les programmeurs web se cognent au moins une fois dans leur carrière 😵.

Nous allons apprendre à résoudre cette erreur dans la partie qui suit, car celle-ci dépend de la façon dont l'API a été configurée. Si vous souhaitez voir l'application fonctionner, vous pouvez :

Stopper la RESTful API ;
Télécharger, et désarchiver cette API : RESTful API offerte grâce à json-server
Lancer l'API téléchargée :
- Ouvrir un terminal dans son répertoire.
- Installation des packages : npm i
- Exécution de l'API : npm start
Faire un refresh au niveau de votre browser. Le menu des pizzas devrait s'afficher 🎉.

A ce stade-ci, faites un commit de votre repo (web2) avec comme message : basic-fetch-no-proxy-hmi tutorial.

En cas de souci, vous pouvez accéder au code de cette étape du tutoriel ici : basic-fetch-no-proxy-hmi.

Exercice 2.15 : Consommation de blagues online

Nous souhaitons consommer une API qui nous permette d'afficher des blagues.
Nous avons trouvé une restful API qui permet très facilement de générer de manière aléatoire des jokes : JokeAPI.

Cette API est très simple d'utilisation. D'ailleurs, la page du site JokeAPI vous donne un exemple fonctionnel de comment récupérer des blagues simples dans l'onglet Try it out here. Pour cela, désélectionnez twopart et vous obtenez l'URL pour faire vos requêtes en dessous du formulaire.

Dans la HomePage d'une nouvelle application frontend, veuillez afficher une joke après l'avoir récupérée de JokeAPI, en donnant ces 2 informations :

la catégorie associée à la joke ;
le texte associé à la joke.

Veuillez créer un nouveau projet dans votre repository local et votre web repository (normalement appelé web2) nommé /exercises/2.15 sur base du boilerplate du cours avec routeur.

⚡ Si vous avez fait un clone du boilerplate, attention au Git dans le Git, n'oubliez pas de supprimer le dossier .git présent dans votre nouveau projet.

Quand votre application est finalisée, veuillez faire un commit de votre code avec comme message : 2.15 : view online jokes.

Exercice 2.16 : Consommation de questions localement

Affichage des questions et réponses

Votre nouvelle application va proposer des jeux de devinettes éducatifs pour aider les enfants à améliorer leur logique, leur raisonnement et leurs compétences de résolution de problèmes.

Au chargement de l'application, vous devez aléatoirement afficher trois devinettes sur base de la liste de toutes les questions qui vous est offerte par une RESTful API locale.

La RESTful API vous est fournie ici : RESTful API offerte grâce à json-server . Une fois dans le dossier, à l'aide d'un terminal, vous pouvez lancer cette API en utilisant les commandes suivantes :

npm i
npm start

La liste de question est disponible via cette URL : http://localhost:3000/questions.

Vous devez aussi ajouter un bouton à la fin du questionnaire qui permettra, plus tard, de calculer le score. Voici comment vous devez afficher chaque devinette :

La question doit être facilement reconnaissable par rapport aux réponses.
Chaque réponse doit être associée à un "radio button".
Il doit être impossible de "checker" plus qu'un "radio button" par devinette (car il n'y a jamais qu'une seule réponse possible !).

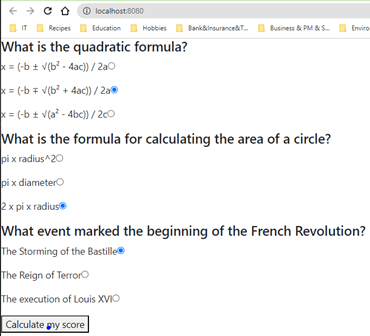

Voici un exemple de ce à quoi pourrait ressembler votre application web :

Quand l'affichage des questions & réponses est finalisé, veuillez faire un commit de votre code avec comme message : 2.16.1 : view local questions.

🍬 Calcul et affichage des scores (suite optionnelle de l'exercice)

Lorsque l'utilisateur clique sur le bouton pour calculer le score, vous devez afficher uniquement le score de l'utilisateur et un bouton permettant de recommencer un jeu de devinettes. Les questions ne sont donc plus visibles. Pour calculer le score :

Une réponse juste amène 1 point.
NB : la réponse juste à une question doit être déterminée grâce à isCorrect qui est une propriété des ressources renvoyées par l'API ; si isCorrect est vrai, c'est que c'est la bonne réponse.
Une réponse fausse amène 0 points. Si aucune réponse est sélectionnée pour une question, cela reviendra à une réponse fausse.
Le score sera donné sur 3 points.

Voici un exemple de ce à quoi pourrait ressembler l'écran pour le score :

Quand votre application est finalisée, veuillez faire un commit de votre code avec comme message : 2.16.2 : calculate score.
